Лоток лестничного типа

Лоток лестничного типа (SPLT.L.)

Применение
Прокладка кабелей и проводов на прямых участках.

Монтаж
Лотки соединяются друг с другом с помощью двух соединительных пластин SPLT.S.

Код оборудования,
изделия, материала		НаименованиеШирина
B [мм]		Высота
H [мм]		Длина
L [мм]		Толщина
металла [мм]		Масса
[кг/м]		3D Модель [.stp]
Высота лотка 50 мм
SPLT.L.100.050.10Лоток лестничного типа (SPLT)1005020001,01,690Скачать 3D модель
SPLT.L.100.050.10Лоток лестничного типа (SPLT)1005025001,01,690Скачать 3D модель
SPLT.L.100.050.10Лоток лестничного типа (SPLT)1005030001,01,690Скачать 3D модель
SPLT.L.100.050.12Лоток лестничного типа (SPLT)1005020001,21,987Скачать 3D модель
SPLT.L.100.050.12Лоток лестничного типа (SPLT)1005025001,21,987Скачать 3D модель
SPLT.L.100.050.12Лоток лестничного типа (SPLT)1005030001,21,987Скачать 3D модель
SPLT.L.200.050.10Лоток лестничного типа (SPLT)2005020001,01,894Скачать 3D модель
SPLT.L.200.050.10Лоток лестничного типа (SPLT)2005025001,01,894Скачать 3D модель
SPLT.L.200.050.10Лоток лестничного типа (SPLT)2005030001,01,894Скачать 3D модель
SPLT.L.200.050.12Лоток лестничного типа (SPLT)2005020001,22,191Скачать 3D модель
SPLT.L.200.050.12Лоток лестничного типа (SPLT)2005025001,22,191Скачать 3D модель
SPLT.L.200.050.12Лоток лестничного типа (SPLT)2005030001,22,191Скачать 3D модель
SPLT.L.300.050.10Лоток лестничного типа (SPLT)3005020001,02,097Скачать 3D модель
SPLT.L.300.050.10Лоток лестничного типа (SPLT)3005025001,02,097Скачать 3D модель
SPLT.L.300.050.10Лоток лестничного типа (SPLT)3005030001,02,097Скачать 3D модель
SPLT.L.300.050.12Лоток лестничного типа (SPLT)3005020001,22,395Скачать 3D модель
SPLT.L.300.050.12Лоток лестничного типа (SPLT)3005025001,22,395Скачать 3D модель
SPLT.L.300.050.12Лоток лестничного типа (SPLT)3005030001,22,395Скачать 3D модель
SPLT.L.400.050.10Лоток лестничного типа (SPLT)4005020001,02,301Скачать 3D модель
SPLT.L.400.050.10Лоток лестничного типа (SPLT)4005025001,02,301Скачать 3D модель
SPLT.L.400.050.10Лоток лестничного типа (SPLT)4005030001,02,301Скачать 3D модель
SPLT.L.400.050.12Лоток лестничного типа (SPLT)4005020001,22,599Скачать 3D модель
SPLT.L.400.050.12Лоток лестничного типа (SPLT)4005025001,22,599Скачать 3D модель
SPLT.L.400.050.12Лоток лестничного типа (SPLT)4005030001,22,599Скачать 3D модель
SPLT.L.500.050.10Лоток лестничного типа (SPLT)5005020001,02,505Скачать 3D модель
SPLT.L.500.050.10Лоток лестничного типа (SPLT)5005025001,02,505Скачать 3D модель
SPLT.L.500.050.10Лоток лестничного типа (SPLT)5005030001,02,505Скачать 3D модель
SPLT.L.500.050.12Лоток лестничного типа (SPLT)5005020001,22,802Скачать 3D модель
SPLT.L.500.050.12Лоток лестничного типа (SPLT)5005025001,22,802Скачать 3D модель
SPLT.L.500.050.12Лоток лестничного типа (SPLT)5005030001,22,802Скачать 3D модель
SPLT.L.600.050.10Лоток лестничного типа (SPLT)6005020001,02,709Скачать 3D модель
SPLT.L.600.050.10Лоток лестничного типа (SPLT)6005025001,02,709Скачать 3D модель
SPLT.L.600.050.10Лоток лестничного типа (SPLT)6005030001,02,709Скачать 3D модель
SPLT.L.600.050.12Лоток лестничного типа (SPLT)6005020001,23,006Скачать 3D модель
SPLT.L.600.050.12Лоток лестничного типа (SPLT)6005025001,23,006Скачать 3D модель
SPLT.L.600.050.12Лоток лестничного типа (SPLT)6005030001,23,006Скачать 3D модель
Высота лотка 80 мм
SPLT.L.200.080.10Лоток лестничного типа (SPLT)2008020001,0-Скачать 3D модель
SPLT.L.200.080.10Лоток лестничного типа (SPLT)2008025001,0-Скачать 3D модель
SPLT.L.200.080.10Лоток лестничного типа (SPLT)2008030001,0-Скачать 3D модель
SPLT.L.200.080.12Лоток лестничного типа (SPLT)2008020001,2-Скачать 3D модель
SPLT.L.200.080.12Лоток лестничного типа (SPLT)2008025001,2-Скачать 3D модель
SPLT.L.200.080.12Лоток лестничного типа (SPLT)2008030001,2-Скачать 3D модель
SPLT.L.300.080.10Лоток лестничного типа (SPLT)3008020001,0-Скачать 3D модель
SPLT.L.300.080.10Лоток лестничного типа (SPLT)3008025001,0-Скачать 3D модель
SPLT.L.300.080.10Лоток лестничного типа (SPLT)3008030001,0-Скачать 3D модель
SPLT.L.300.080.12Лоток лестничного типа (SPLT)3008020001,2-Скачать 3D модель
SPLT.L.300.080.12Лоток лестничного типа (SPLT)3008025001,2-Скачать 3D модель
SPLT.L.300.080.12Лоток лестничного типа (SPLT)3008030001,2-Скачать 3D модель
SPLT.L.400.080.10Лоток лестничного типа (SPLT)4008020001,0-Скачать 3D модель
SPLT.L.400.080.10Лоток лестничного типа (SPLT)4008025001,0-Скачать 3D модель
SPLT.L.400.080.10Лоток лестничного типа (SPLT)4008030001,0-Скачать 3D модель
SPLT.L.400.080.12Лоток лестничного типа (SPLT)4008020001,2-Скачать 3D модель
SPLT.L.400.080.12Лоток лестничного типа (SPLT)4008025001,2-Скачать 3D модель
SPLT.L.400.080.12Лоток лестничного типа (SPLT)4008030001,2-Скачать 3D модель
SPLT.L.500.080.10Лоток лестничного типа (SPLT)5008020001,0-Скачать 3D модель
SPLT.L.500.080.10Лоток лестничного типа (SPLT)5008025001,0-Скачать 3D модель
SPLT.L.500.080.10Лоток лестничного типа (SPLT)5008030001,0-Скачать 3D модель
SPLT.L.500.080.12Лоток лестничного типа (SPLT)5008020001,2-Скачать 3D модель
SPLT.L.500.080.12Лоток лестничного типа (SPLT)5008025001,2-Скачать 3D модель
SPLT.L.500.080.12Лоток лестничного типа (SPLT)5008030001,2-Скачать 3D модель
SPLT.L.600.080.10Лоток лестничного типа (SPLT)6008020001,0-Скачать 3D модель
SPLT.L.600.080.10Лоток лестничного типа (SPLT)6008025001,0-Скачать 3D модель
SPLT.L.600.080.10Лоток лестничного типа (SPLT)6008030001,0-Скачать 3D модель
SPLT.L.600.080.12Лоток лестничного типа (SPLT)6008020001,2-Скачать 3D модель
SPLT.L.600.080.12Лоток лестничного типа (SPLT)6008025001,2-Скачать 3D модель
SPLT.L.600.080.12Лоток лестничного типа (SPLT)6008030001,2-Скачать 3D модель
Высота лотка 100 мм
SPLT.L.200.100.10Лоток лестничного типа (SPLT)20010020001,02,547Скачать 3D модель
SPLT.L.200.100.10Лоток лестничного типа (SPLT)20010025001,02,547Скачать 3D модель
SPLT.L.200.100.10Лоток лестничного типа (SPLT)20010030001,02,547Скачать 3D модель
SPLT.L.200.100.12Лоток лестничного типа (SPLT)20010020001,22,975Скачать 3D модель
SPLT.L.200.100.12Лоток лестничного типа (SPLT)20010025001,22,975Скачать 3D модель
SPLT.L.200.100.12Лоток лестничного типа (SPLT)20010030001,22,975Скачать 3D модель
SPLT.L.300.100.10Лоток лестничного типа (SPLT)30010020001,02,751Скачать 3D модель
SPLT.L.300.100.10Лоток лестничного типа (SPLT)30010025001,02,751Скачать 3D модель
SPLT.L.300.100.10Лоток лестничного типа (SPLT)30010030001,02,751Скачать 3D модель
SPLT.L.300.100.12Лоток лестничного типа (SPLT)30010020001,23,179Скачать 3D модель
SPLT.L.300.100.12Лоток лестничного типа (SPLT)30010025001,23,179Скачать 3D модель
SPLT.L.300.100.12Лоток лестничного типа (SPLT)30010030001,23,179Скачать 3D модель
SPLT.L.400.100.10Лоток лестничного типа (SPLT)40010020001,02,955Скачать 3D модель
SPLT.L.400.100.10Лоток лестничного типа (SPLT)40010025001,02,955Скачать 3D модель
SPLT.L.400.100.10Лоток лестничного типа (SPLT)40010030001,02,955Скачать 3D модель
SPLT.L.400.100.12Лоток лестничного типа (SPLT)40010020001,23,383Скачать 3D модель
SPLT.L.400.100.12Лоток лестничного типа (SPLT)40010025001,23,383Скачать 3D модель
SPLT.L.400.100.12Лоток лестничного типа (SPLT)40010030001,23,383Скачать 3D модель
SPLT.L.500.100.10Лоток лестничного типа (SPLT)50010020001,03,159Скачать 3D модель
SPLT.L.500.100.10Лоток лестничного типа (SPLT)50010025001,03,159Скачать 3D модель
SPLT.L.500.100.10Лоток лестничного типа (SPLT)50010030001,03,159Скачать 3D модель
SPLT.L.500.100.12Лоток лестничного типа (SPLT)50010020001,23,587Скачать 3D модель
SPLT.L.500.100.12Лоток лестничного типа (SPLT)50010025001,23,587Скачать 3D модель
SPLT.L.500.100.12Лоток лестничного типа (SPLT)50010030001,23,587Скачать 3D модель
SPLT.L.600.100.10Лоток лестничного типа (SPLT)60010020001,03,363Скачать 3D модель
SPLT.L.600.100.10Лоток лестничного типа (SPLT)60010025001,03,363Скачать 3D модель
SPLT.L.600.100.10Лоток лестничного типа (SPLT)60010030001,03,363Скачать 3D модель
SPLT.L.600.100.12Лоток лестничного типа (SPLT)60010020001,23,791Скачать 3D модель
SPLT.L.600.100.12Лоток лестничного типа (SPLT)60010025001,23,791Скачать 3D модель
SPLT.L.600.100.12Лоток лестничного типа (SPLT)60010030001,23,791Скачать 3D модель

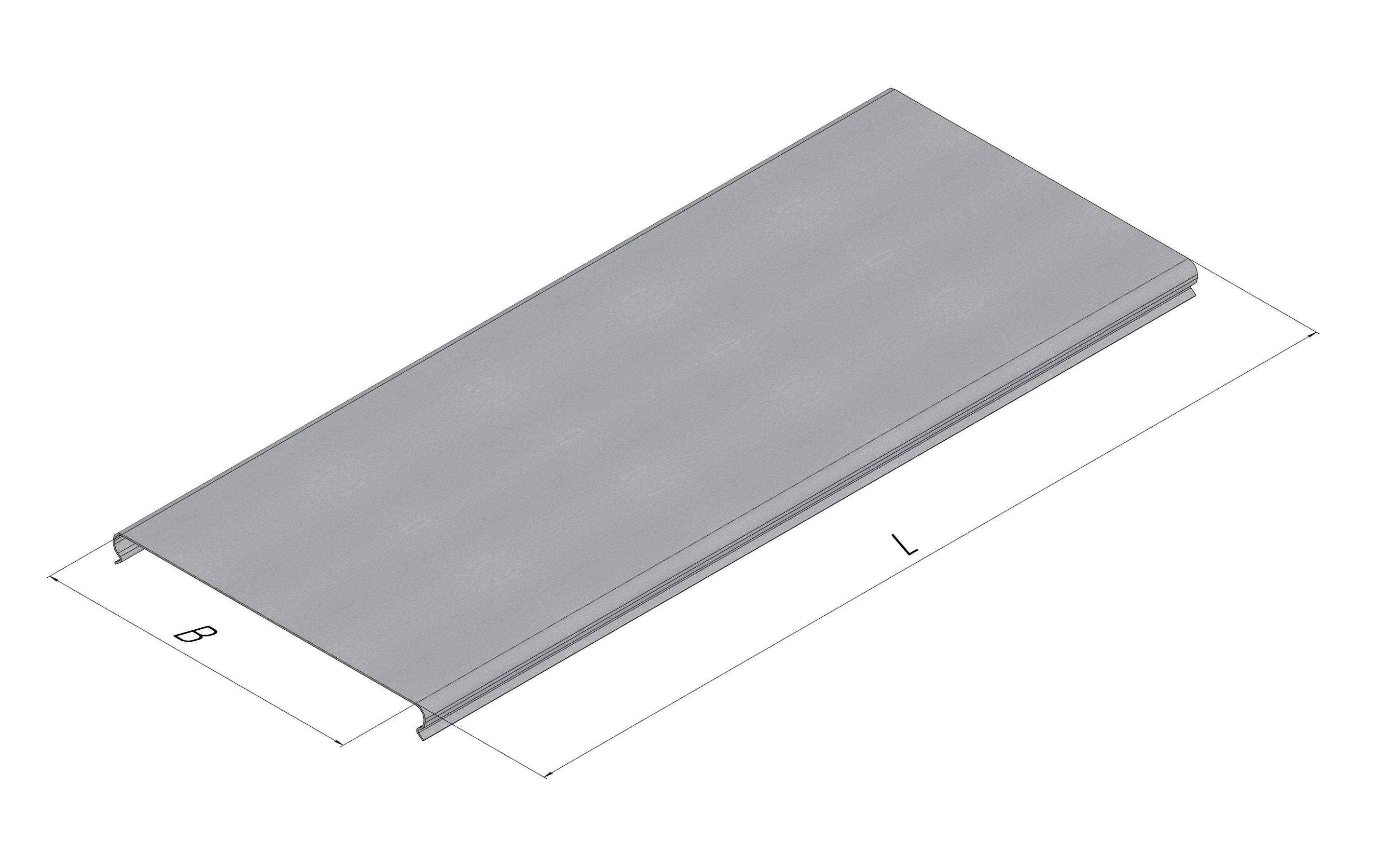

Крышка кабельного канала (SPLT.K.)

Применение
Обеспечивает степень защиты IP20 для лотков лестничного типа со стороны крышки по ГОСТ 14254-96.

Монтаж
Крепится на лотке за счет замка.

Код оборудования,
изделия, материала		НаименованиеШирина
B [мм]		Длина
L [мм]		Толщина
металла [мм]		Масса
[кг]		3D Модель [.stp]
SPLT.К.100.000.05Крышка кабельного канала (SPLT)10020000,50,58Скачать 3D модель
SPLT.К.100.000.05Крышка кабельного канала (SPLT)10025000,50,58Скачать 3D модель
SPLT.К.100.000.05Крышка кабельного канала (SPLT)10030000,50,58Скачать 3D модель
SPLT.К.100.000.07Крышка кабельного канала (SPLT)10020000,70,74Скачать 3D модель
SPLT.К.100.000.07Крышка кабельного канала (SPLT)10025000,70,74Скачать 3D модель
SPLT.К.100.000.07Крышка кабельного канала (SPLT)10030000,70,74Скачать 3D модель
SPLT.К.100.000.10Крышка кабельного канала (SPLT)10020001,01,06Скачать 3D модель
SPLT.К.100.000.10Крышка кабельного канала (SPLT)10025001,01,06Скачать 3D модель
SPLT.К.100.000.10Крышка кабельного канала (SPLT)10030001,01,06Скачать 3D модель
SPLT.К.100.000.12Крышка кабельного канала (SPLT)10020001,21,27Скачать 3D модель
SPLT.К.100.000.12Крышка кабельного канала (SPLT)10025001,21,27Скачать 3D модель
SPLT.К.100.000.12Крышка кабельного канала (SPLT)10030001,21,27Скачать 3D модель
SPLT.К.200.000.07Крышка кабельного канала (SPLT)20020000,71,29Скачать 3D модель
SPLT.К.200.000.07Крышка кабельного канала (SPLT)20025000,71,29Скачать 3D модель
SPLT.К.200.000.07Крышка кабельного канала (SPLT)20030000,71,29Скачать 3D модель
SPLT.К.200.000.10Крышка кабельного канала (SPLT)20020001,01,84Скачать 3D модель
SPLT.К.200.000.10Крышка кабельного канала (SPLT)20025001,01,84Скачать 3D модель
SPLT.К.200.000.10Крышка кабельного канала (SPLT)20030001,01,84Скачать 3D модель
SPLT.К.200.000.12Крышка кабельного канала (SPLT)20020001,22,21Скачать 3D модель
SPLT.К.200.000.12Крышка кабельного канала (SPLT)20025001,22,21Скачать 3D модель
SPLT.К.200.000.12Крышка кабельного канала (SPLT)20030001,22,21Скачать 3D модель
SPLT.К.300.000.07Крышка кабельного канала (SPLT)30020000,71,84Скачать 3D модель
SPLT.К.300.000.07Крышка кабельного канала (SPLT)30025000,71,84Скачать 3D модель
SPLT.К.300.000.07Крышка кабельного канала (SPLT)30030000,71,84Скачать 3D модель
SPLT.К.300.000.10Крышка кабельного канала (SPLT)30020001,02,63Скачать 3D модель
SPLT.К.300.000.10Крышка кабельного канала (SPLT)30025001,02,63Скачать 3D модель
SPLT.К.300.000.10Крышка кабельного канала (SPLT)30030001,02,63Скачать 3D модель
SPLT.К.300.000.12Крышка кабельного канала (SPLT)30020001,23,16Скачать 3D модель
SPLT.К.300.000.12Крышка кабельного канала (SPLT)30025001,23,16Скачать 3D модель
SPLT.К.300.000.12Крышка кабельного канала (SPLT)30030001,23,16Скачать 3D модель
SPLT.К.400.000.10Крышка кабельного канала (SPLT)40020001,03,41Скачать 3D модель
SPLT.К.400.000.10Крышка кабельного канала (SPLT)40025001,03,41Скачать 3D модель
SPLT.К.400.000.10Крышка кабельного канала (SPLT)40030001,03,41Скачать 3D модель
SPLT.К.400.000.12Крышка кабельного канала (SPLT)40020001,24,10Скачать 3D модель
SPLT.К.400.000.12Крышка кабельного канала (SPLT)40025001,24,10Скачать 3D модель
SPLT.К.400.000.12Крышка кабельного канала (SPLT)40030001,24,10Скачать 3D модель
SPLT.К.500.000.10Крышка кабельного канала (SPLT)50020001,04,20Скачать 3D модель
SPLT.К.500.000.10Крышка кабельного канала (SPLT)50025001,04,20Скачать 3D модель
SPLT.К.500.000.10Крышка кабельного канала (SPLT)50030001,04,20Скачать 3D модель
SPLT.К.500.000.12Крышка кабельного канала (SPLT)50020001,25,04Скачать 3D модель
SPLT.К.500.000.12Крышка кабельного канала (SPLT)50025001,25,04Скачать 3D модель
SPLT.К.500.000.12Крышка кабельного канала (SPLT)50030001,25,04Скачать 3D модель
SPLT.К.600.000.10Крышка кабельного канала (SPLT)60020001,04,98Скачать 3D модель
SPLT.К.600.000.10Крышка кабельного канала (SPLT)60025001,04,98Скачать 3D модель
SPLT.К.600.000.10Крышка кабельного канала (SPLT)60030001,04,98Скачать 3D модель
SPLT.К.600.000.12Крышка кабельного канала (SPLT)60020001,25,98Скачать 3D модель
SPLT.К.600.000.12Крышка кабельного канала (SPLT)60025001,25,98Скачать 3D модель
SPLT.К.600.000.12Крышка кабельного канала (SPLT)60030001,25,98Скачать 3D модель
Связанные продукты:
Фасонные изделия серии SPLT
