Т-образные секции
Лоток Т-образной секции (SPLT.L.T.)
Применение
Организация одного ответвления от основной кабельной трассы
Материал
Листовая холоднокатаная сталь марки 08 ПС оцинкованная методом Сендзимира в агрегатах непрерывного цинкования
Под заказ
Полимерно-порошковая окраска изделий любым цветом.
Каталог RAL - для подбора цвета
Изготовление изделий из черной стали марки 08 ПС с последующим горячим цинкованием
Специальный тип упаковки
Монтаж
Соединяемые лотки стыкуются вплотную. Две соединительные пластины накладываются на стык с наружных сторон лотков и скрепляют их при помощи стандартных болтовых креплений М6.
Система требует дополнительных несущих конструкций
Внимание
В стоимость данного товара крепеж не входит.
| Код оборудования, изделия, материала | Наименование | Ширина B1, B2, B3* [мм] | Высота H [мм] | Толщина металла [мм] | Масса [кг] | 3D Модель [.stp] | ||
|---|---|---|---|---|---|---|---|---|
| Высота лотка 50 мм | ||||||||
| SPLT.L.T.100.050.10 | Лоток T-образной секции (SPLT) | 100 | 50 | 1,0 | 1,78 | Скачать 3D модель | ||
| SPLT.L.T.200.050.10 | Лоток T-образной секции (SPLT) | 200 | 50 | 1,0 | 1,98 | Скачать 3D модель | ||
| SPLT.L.T.300.050.10 | Лоток T-образной секции (SPLT) | 300 | 50 | 1,0 | 1,97 | Скачать 3D модель | ||
| SPLT.L.T.400.050.10 | Лоток T-образной секции (SPLT) | 400 | 50 | 1,0 | 2,15 | Скачать 3D модель | ||
| SPLT.L.T.500.050.10 | Лоток T-образной секции (SPLT) | 500 | 50 | 1,0 | 2,34 | Скачать 3D модель | ||
| SPLT.L.T.600.050.10 | Лоток T-образной секции (SPLT) | 600 | 50 | 1,0 | 2,53 | Скачать 3D модель | ||
| Высота лотка 80 мм | ||||||||
| SPLT.L.T.200.080.10 | Лоток T-образной секции (SPLT) | 200 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.T.300.080.10 | Лоток T-образной секции (SPLT) | 300 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.T.400.080.10 | Лоток T-образной секции (SPLT) | 400 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.T.500.080.10 | Лоток T-образной секции (SPLT) | 500 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.T.600.080.10 | Лоток T-образной секции (SPLT) | 600 | 80 | 1,0 | - | Скачать 3D модель | ||
| Высота лотка 100 мм | ||||||||
| SPLT.L.T.200.100.10 | Лоток T-образной секции (SPLT) | 200 | 100 | 1,0 | 2,56 | Скачать 3D модель | ||
| SPLT.L.T.300.100.10 | Лоток T-образной секции (SPLT) | 300 | 100 | 1,0 | 2,75 | Скачать 3D модель | ||
| SPLT.L.T.400.100.10 | Лоток T-образной секции (SPLT) | 400 | 100 | 1,0 | 2,94 | Скачать 3D модель | ||
| SPLT.L.T.500.100.10 | Лоток T-образной секции (SPLT) | 500 | 100 | 1,0 | 3,13 | Скачать 3D модель | ||
| SPLT.L.T.600.100.10 | Лоток T-образной секции (SPLT) | 600 | 100 | 1,0 | 3,31 | Скачать 3D модель | ||

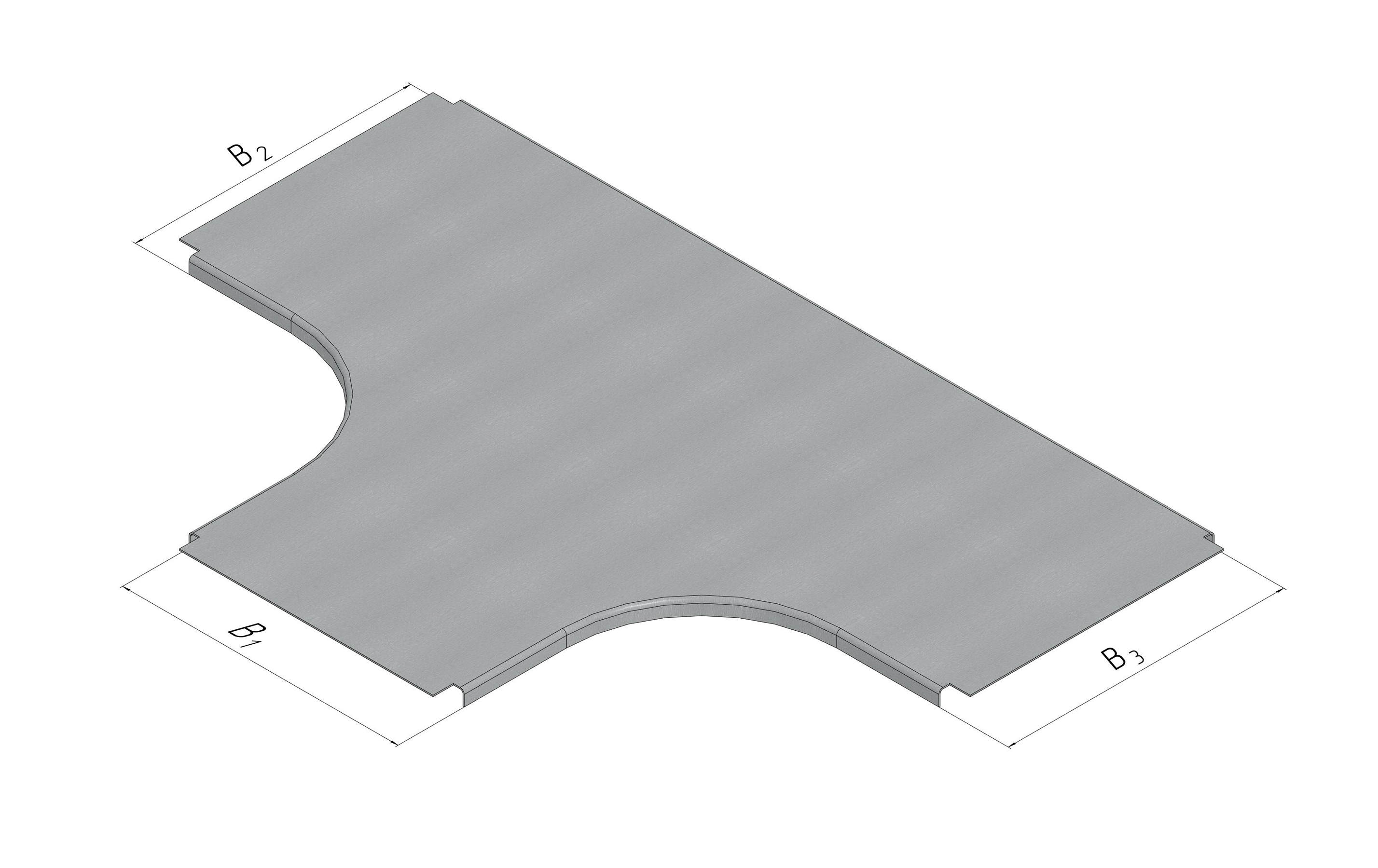

Крышка Т-образной секции (SPLT.K.T.)
Применение
Обеспечивает степень защиты IP20 для лотков лестничного типа со стороны крышки по ГОСТ 14254-96.
Материал
Листовая холоднокатаная сталь марки 08 ПС оцинкованная методом Сендзимира в агрегатах непрерывного цинкования
Под заказ
Полимерно-порошковая окраска изделий любым цветом.
Каталог RAL - для подбора цвета
Изготовление изделий из черной стали марки 08 ПС с последующим горячим цинкованием
Специальный тип упаковки
Монтаж
Крышка крепится на лотке за счет небольших «язычков», которые прижимаются крышками прямых элементов
| Код оборудования, изделия, материала | Наименование | Ширина B1, B2, B3* [мм] | Толщина металла [мм] | Масса [кг] |
|
|---|---|---|---|---|---|
| SPLT.К.T.100.000.10 | Крышка T-образной секции (SPLT) 100x00 [мм] | 100 | 1,0 | 0,637 | Скачать 3D модель |
| SPLT.К.T.200.000.10 | Крышка T-образной секции (SPLT) 200x00 [мм] | 200 | 1,0 | 1,328 | Скачать 3D модель |
| SPLT.К.T.300.000.10 | Крышка T-образной секции (SPLT) 300x00 [мм] | 300 | 1,0 | 2,175 | Скачать 3D модель |
| SPLT.К.T.400.000.10 | Крышка T-образной секции (SPLT) 400x00 [мм] | 400 | 1,0 | 3,180 | Скачать 3D модель |
| SPLT.K.T.500.000.10 | Крышка T-образной секции (SPLT) 500x00 [мм] | 500 | 1,0 | 4,342 | Скачать 3D модель |
| SPLT.K.T.600.000.10 | Крышка T-образной секции (SPLT) 600x00 [мм] | 600 | 1,0 | 5,661 | Скачать 3D модель |
