Лотки (SPLT.L.UV) и Крышки (SPLT.K.UV.) секции угловой внутренней 90°
Лоток секции угловой внутренней 90° (SPLT.L.UV.)
Применение
Организация вертикального поворота кабельной трассы вверх на угол 90°.
Материал
Листовая холоднокатаная сталь марки 08 ПС оцинкованная методом Сендзимира в агрегатах непрерывного цинкования
Под заказ
Полимерно-порошковая окраска изделий любым цветом.
Каталог RAL - для подбора цвета
Изготовление изделий из черной стали марки 08 ПС с последующим горячим цинкованием
Специальный тип упаковки
Монтаж
Соединяемые лотки стыкуются вплотную. Две соединительные пластины накладываются на стык с наружных сторон лотков и скрепляют их при помощи стандартных болтовых креплений М6.
Система требует дополнительных несущих конструкций
Внимание
В стоимость данного товара крепеж не входит.
| Код оборудования, изделия, материала | Наименование | Ширина B [мм] | Высота H [мм] | Толщина металла [мм] | Масса [кг] | 3D Модель [.stp] | ||
|---|---|---|---|---|---|---|---|---|
| Высота лотка 50 мм | ||||||||
| SPLT.L.UV.100.050.10 | Лоток секции угловой внутренней 90° (SPLT) | 100 | 50 | 1,0 | 0,581 | Скачать 3D модель | ||
| SPLT.L.UV.200.050.10 | Лоток секции угловой внутренней 90° (SPLT) | 200 | 50 | 1,0 | 0,756 | Скачать 3D модель | ||
| SPLT.L.UV.300.050.10 | Лоток секции угловой внутренней 90° (SPLT) | 300 | 50 | 1,0 | 0,931 | Скачать 3D модель | ||
| SPLT.L.UV.400.050.10 | Лоток секции угловой внутренней 90° (SPLT) | 400 | 50 | 1,0 | 1,106 | Скачать 3D модель | ||
| SPLT.L.UV.500.050.10 | Лоток секции угловой внутренней 90° (SPLT) | 500 | 50 | 1,0 | 1,281 | Скачать 3D модель | ||
| SPLT.L.UV.600.050.10 | Лоток секции угловой внутренней 90° (SPLT) | 600 | 50 | 1,0 | 1,455 | Скачать 3D модель | ||
| Высота лотка 80 мм | ||||||||
| SPLT.L.UV.200.080.10 | Лоток секции угловой внутренней 90° (SPLT) | 200 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.UV.300.080.10 | Лоток секции угловой внутренней 90° (SPLT) | 300 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.UV.400.080.10 | Лоток секции угловой внутренней 90° (SPLT) | 400 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.UV.500.080.10 | Лоток секции угловой внутренней 90° (SPLT) | 500 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.UV.600.080.10 | Лоток секции угловой внутренней 90° (SPLT) | 600 | 80 | 1,0 | - | Скачать 3D модель | ||
| Высота лотка 100 мм | ||||||||
| SPLT.L.UV.200.100.10 | Лоток секции угловой внутренней 90° (SPLT) | 200 | 100 | 1,0 | 0,924 | Скачать 3D модель | ||
| SPLT.L.UV.300.100.10 | Лоток секции угловой внутренней 90° (SPLT) | 300 | 100 | 1,0 | 1,098 | Скачать 3D модель | ||
| SPLT.L.UV.400.100.10 | Лоток секции угловой внутренней 90° (SPLT) | 400 | 100 | 1,0 | 1,273 | Скачать 3D модель | ||
| SPLT.L.UV.500.100.10 | Лоток секции угловой внутренней 90° (SPLT) | 500 | 100 | 1,0 | 1,448 | Скачать 3D модель | ||
| SPLT.L.UV.600.100.10 | Лоток секции угловой внутренней 90° (SPLT) | 600 | 100 | 1,0 | 1,623 | Скачать 3D модель | ||

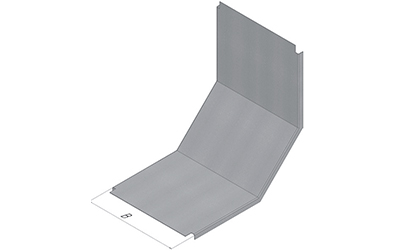

Крышка секции угловой внутренней 90° (SPLT.K.UV.)
Применение
Обеспечивает степень защиты IP20 для лотков лестничного типа со стороны крышки по ГОСТ 14254-96
Материал
Листовая холоднокатаная сталь марки 08 ПС оцинкованная методом Сендзимира в агрегатах непрерывного цинкования
Под заказ
Полимерно-порошковая окраска изделий любым цветом.
Каталог RAL - для подбора цвета
Изготовление изделий из черной стали марки 08 ПС с последующим горячим цинкованием
Специальный тип упаковки
Монтаж
Крышка крепится на лотке за счет небольших «язычков», которые прижимаются крышками прямых элементов
| Код оборудования, изделия, материала | Наименование | Ширина B [мм] | Толщина металла [мм] | Масса [кг] | 3D Модель [.stp] |
|---|---|---|---|---|---|
| SPLT.K.UV.100.000.10 | Крышка секции угловой внутренней 90° (SPLT) 100x000 [мм] | 100 | 1,0 | 0,591 | Скачать 3D модель |
| SPLT.K.UV.200.000.10 | Крышка секции угловой внутренней 90° (SPLT) 200x000 [мм] | 200 | 1,0 | 0,591 | Скачать 3D модель |
| SPLT.K.UV.300.000.10 | Крышка секции угловой внутренней 90° (SPLT) 300x000 [мм] | 300 | 1,0 | 0,87 | Скачать 3D модель |
| SPLT.K.UV.400.000.10 | Крышка секции угловой внутренней 90° (SPLT) 400x000 [мм] | 400 | 1,0 | 1,46 | Скачать 3D модель |
| SPLT.K.UV.500.000.10 | Крышка секции угловой внутренней 90° (SPLT) 500x000 [мм] | 500 | 1,0 | 1,424 | Скачать 3D модель |
| SPLT.K.UV.600.000.10 | Крышка секции угловой внутренней 90° (SPLT) 600x000 [мм] | 600 | 1,0 | 1,701 | Скачать 3D модель |
