Лотки (SPLT.L.UV) и Крышки (SPLT.K.UV.) секции угловой наружной 90°
Лоток секции угловой наружной 90° (SPLT.L.UN.)
Применение
Организация вертикального поворота кабельной трассы вниз на угол 90°.
Материал
Листовая холоднокатаная сталь марки 08 ПС оцинкованная методом Сендзимира в агрегатах непрерывного цинкования
Под заказ
Полимерно-порошковая окраска изделий любым цветом.
Каталог RAL - для подбора цвета
Изготовление изделий из черной стали марки 08 ПС с последующим горячим цинкованием
Специальный тип упаковки
Монтаж
Соединяемые лотки стыкуются вплотную. Две соединительные пластины накладываются на стык с наружных сторон лотков и скрепляют их при помощи стандартных болтовых креплений М6.
Система требует дополнительных несущих конструкций
Внимание
В стоимость данного товара крепеж не входит.
| Код оборудования, изделия, материала | Наименование | Ширина B [мм] | Высота H [мм] | Толщина металла [мм] | Масса [кг] | 3D Модель [.stp] | ||
|---|---|---|---|---|---|---|---|---|
| Высота лотка 50 мм | ||||||||
| SPLT.L.UN.100.050.10 | Лоток секции угловой наружной 90° (SPLT) | 100 | 50 | 1,0 | 0,572 | Скачать 3D модель | ||
| SPLT.L.UN.200.050.10 | Лоток секции угловой наружной 90° (SPLT) | 200 | 50 | 1,0 | 0,747 | Скачать 3D модель | ||
| SPLT.L.UN.300.050.10 | Лоток секции угловой наружной 90° (SPLT) | 300 | 50 | 1,0 | 0,922 | Скачать 3D модель | ||
| SPLT.L.UN.400.050.10 | Лоток секции угловой наружной 90° (SPLT) | 400 | 50 | 1,0 | 1,096 | Скачать 3D модель | ||
| SPLT.L.UN.500.050.10 | Лоток секции угловой наружной 90° (SPLT) | 500 | 50 | 1,0 | 1,271 | Скачать 3D модель | ||
| SPLT.L.UN.600.050.10 | Лоток секции угловой наружной 90° (SPLT) | 600 | 50 | 1,0 | 1,446 | Скачать 3D модель | ||
| Высота лотка 80 мм | ||||||||
| SPLT.L.UN.200.080.10 | Лоток секции угловой наружной 90° (SPLT) | 200 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.UN.300.080.10 | Лоток секции угловой наружной 90° (SPLT) | 300 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.UN.400.080.10 | Лоток секции угловой наружной 90° (SPLT) | 400 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.UN.500.080.10 | Лоток секции угловой наружной 90° (SPLT) | 500 | 80 | 1,0 | - | Скачать 3D модель | ||
| SPLT.L.UN.600.080.10 | Лоток секции угловой наружной 90° (SPLT) | 600 | 80 | 1,0 | - | Скачать 3D модель | ||
| Высота лотка 100 мм | ||||||||
| SPLT.L.UN.200.100.10 | Лоток секции угловой наружной 90° (SPLT) | 200 | 100 | 1,0 | 1,064 | Скачать 3D модель | ||
| SPLT.L.UN.300.100.10 | Лоток секции угловой наружной 90° (SPLT) | 300 | 100 | 1,0 | 1,239 | Скачать 3D модель | ||
| SPLT.L.UN.400.100.10 | Лоток секции угловой наружной 90° (SPLT) | 400 | 100 | 1,0 | 1,414 | Скачать 3D модель | ||
| SPLT.L.UN.500.100.10 | Лоток секции угловой наружной 90° (SPLT) | 500 | 100 | 1,0 | 1,588 | Скачать 3D модель | ||
| SPLT.L.UN.600.100.10 | Лоток секции угловой наружной 90° (SPLT) | 600 | 100 | 1,0 | 1,763 | Скачать 3D модель | ||

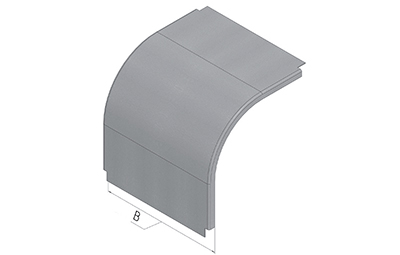

Крышка секции угловой наружной 90° (SPLT.K.UN.)
Применение
Обеспечивает степень защиты IP20 для лотков лестничного типа со стороны крышки по ГОСТ 14254-96
Материал
Листовая холоднокатаная сталь марки 08 ПС оцинкованная методом Сендзимира в агрегатах непрерывного цинкования
Под заказ
Полимерно-порошковая окраска изделий любым цветом.
Каталог RAL - для подбора цвета
Изготовление изделий из черной стали марки 08 ПС с последующим горячим цинкованием
Специальный тип упаковки
Монтаж
Крышка крепится на лотке за счет небольших «язычков», которые прижимаются крышками прямых элементов
| Код оборудования, изделия, материала | Наименование | Ширина B [мм] | Толщина металла [мм] | Масса [кг] | 3D Модель [.stp] |
|---|---|---|---|---|---|
| SPLT.K.UN.100.000.10 | Крышка секции угловой наружной 90° (SPLT) 100x000 [мм] | 100 | 1,0 | 0,922 | |
| SPLT.K.UN.200.000.10 | Крышка секции угловой наружной 90° (SPLT) 200x000 [мм] | 200 | 1,0 | 0,922 | |
| SPLT.K.UN.300.000.10 | Крышка секции угловой наружной 90° (SPLT) 300x000 [мм] | 300 | 1,0 | 1,36 | |
| SPLT.K.UN.400.000.10 | Крышка секции угловой наружной 90° (SPLT) 400x000 [мм] | 400 | 1,0 | 1,8 | |
| SPLT.K.UN.500.000.10 | Крышка секции угловой наружной 90° (SPLT) 500x000 [мм] | 500 | 1,0 | 2,23 | |
| SPLT.K.UN.600.000.10 | Крышка секции угловой наружной 90° (SPLT) 600x000 [мм] | 600 | 1,0 | 2,633 |
