Лоток Х-образной секции (SPL.L.X.)

Применение
Организация двух ответвлений от основной кабельной трассы

Материал
Листовая холоднокатаная сталь марки 08 ПС оцинкованная методом Сендзимира в агрегатах непрерывного цинкования

Под заказ
Полимерно-порошковая окраска изделий любым цветом.
Каталог RAL - для подбора цвета
Изготовление изделий из черной стали марки 08 ПС с последующим горячим цинкованием
Специальный тип упаковки

Монтаж
Соединение лотков осуществляется при помощи соединительного профиля со стандартными болтовыми креплениями М6
Система требует дополнительных несущих конструкций

Внимание
В стоимость данного товара крепеж не входит.

Код оборудования,
изделия, материала
НаименованиеШирина
B1, B2, B3, B4* [мм]
Высота
H [мм]
Толщина
металла [мм]
Масса
[кг]
3D Модель [.stp]
Высота лотка 50 мм
SPL.L.X.050.050.10Лоток X -образной секции (SPL)50501,01,030Скачать 3D модель
SPL.L.X.100.050.10Лоток X -образной секции (SPL)100501,01,364Скачать 3D модель
SPL.L.X.200.050.10Лоток X -образной секции (SPL)200501,02,149Скачать 3D модель
SPL.L.X.300.050.10Лоток X -образной секции (SPL)300501,03,091Скачать 3D модель
SPL.L.X.400.050.10Лоток X -образной секции (SPL)400501,04,187Скачать 3D модель
SPL.L.X.500.050.10Лоток X -образной секции (SPL)500501,05,443Скачать 3D модель
SPL.L.X.600.050.10Лоток X -образной секции (SPL)600501,06,856Скачать 3D модель
Высота лотка 65 мм
SPL.L.X.100.065.10Лоток X -образной секции (SPL)100651,01,509Скачать 3D модель
SPL.L.X.200.065.10Лоток X -образной секции (SPL)200651,02,294Скачать 3D модель
SPL.L.X.300.065.10Лоток X -образной секции (SPL)300651,03,236Скачать 3D модель
SPL.L.X.400.065.10Лоток X -образной секции (SPL)400651,04,332Скачать 3D модель
SPL.L.X.500.065.10Лоток X -образной секции (SPL)500651,05,588Скачать 3D модель
SPL.L.X.600.065.10Лоток X -образной секции (SPL)600651,07,001Скачать 3D модель
Высота лотка 80 мм
SPL.L.X.100.080.10Лоток X -образной секции (SPL)100801,01,650Скачать 3D модель
SPL.L.X.200.080.10Лоток X -образной секции (SPL)200801,02,435Скачать 3D модель
SPL.L.X.300.080.10Лоток X -образной секции (SPL)300801,03,377Скачать 3D модель
SPL.L.X.400.080.10Лоток X -образной секции (SPL)400801,04,473Скачать 3D модель
SPL.L.X.500.080.10Лоток X -образной секции (SPL)500801,05,729Скачать 3D модель
SPL.L.X.600.080.10Лоток X -образной секции (SPL)600801,07,142Скачать 3D модель
Высота лотка 100 мм
SPL.L.X.100.100.10Лоток X -образной секции (SPL)1001001,01,843Скачать 3D модель
SPL.L.X.200.100.10Лоток X -образной секции (SPL)2001001,02,628Скачать 3D модель
SPL.L.X.300.100.10Лоток X -образной секции (SPL)3001001,03,570Скачать 3D модель
SPL.L.X.400.100.10Лоток X -образной секции (SPL)4001001,04,666Скачать 3D модель
SPL.L.X.500.100.10Лоток X -образной секции (SPL)5001001,05,922Скачать 3D модель
SPL.L.X.600.100.10Лоток X -образной секции (SPL)6001001,07,335Скачать 3D модель

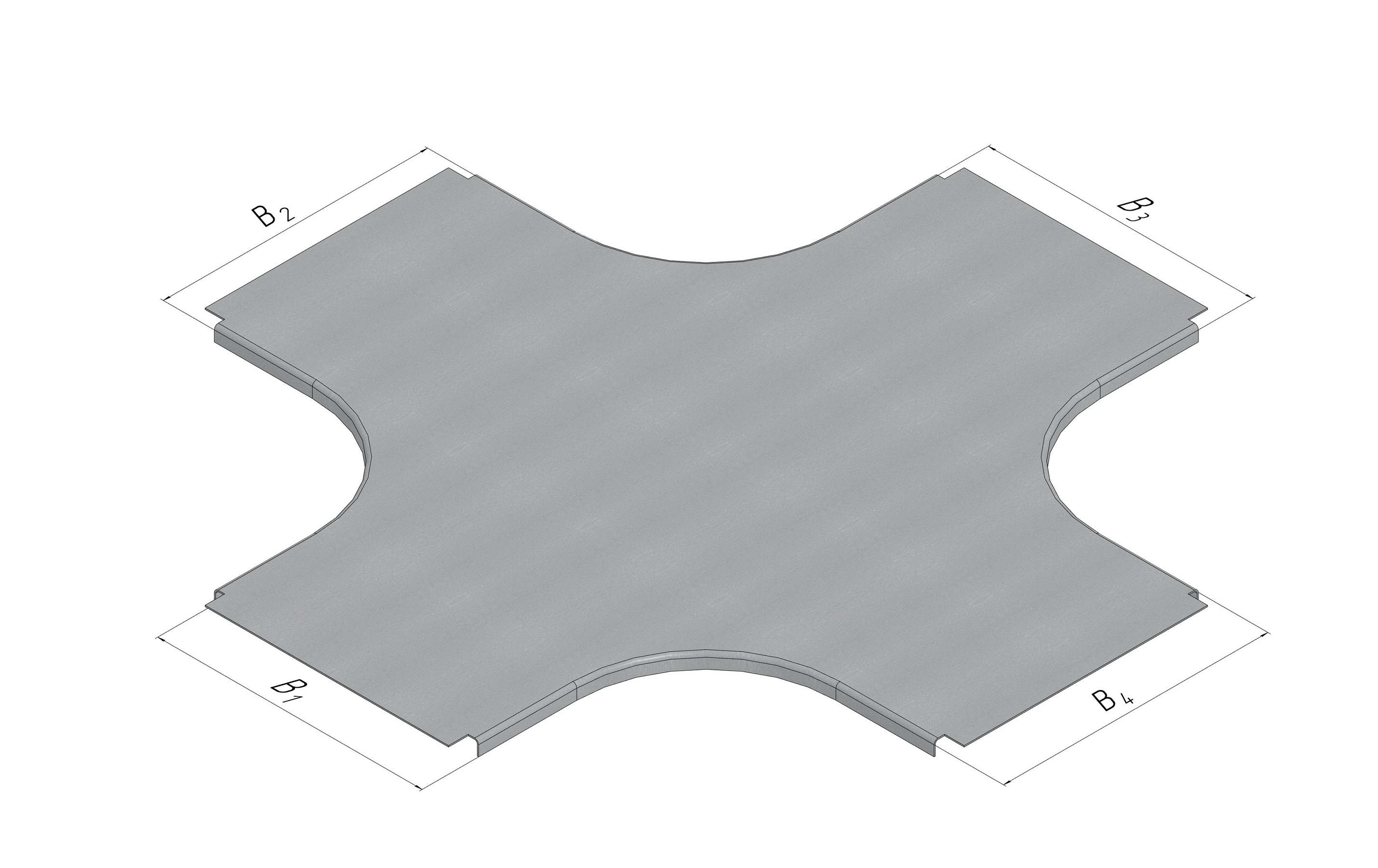

Крышка Х-образной секции (SPL.K.X.)

Применение
Обеспечение степени защиты IP20 по ГОСТ 14254-96.

Материал
Листовая холоднокатаная сталь марки 08 ПС оцинкованная методом Сендзимира в агрегатах непрерывного цинкования

Под заказ
Полимерно-порошковая окраска изделий любым цветом.
Каталог RAL - для подбора цвета
Изготовление изделий из черной стали марки 08 ПС с последующим горячим цинкованием
Специальный тип упаковки

Монтаж
Крышка крепится на лотке за счет небольших «язычков», которые прижимаются крышками прямых элементов

Код оборудования,
изделия, материала
НаименованиеШирина
B [мм]
Толщина
металла [мм]
Масса
[кг]

SPL.K.X.050.000.10Крышка X-образной секции (SPL) 50x00 [мм]501,00,473Скачать 3D модель
SPL.К.X.100.000.10Крышка X-образной секции (SPL) 100x00 [мм]1001,00,830Скачать 3D модель
SPL.К.X.200.000.10Крышка X-образной секции (SPL) 200x00 [мм]2001,01,663Скачать 3D модель
SPL.К.X.300.000.10Крышка X-образной секции (SPL) 300x00 [мм]3001,02,652Скачать 3D модель
SPL.К.X.400.000.10Крышка X-образной секции (SPL) 400x00 [мм]4001,03,798Скачать 3D модель
SPL.K.X.500.000.10Крышка X-образной секции (SPL) 500x00 [мм]5001,05,101Скачать 3D модель
SPL.K.X.600.000.10Крышка X-образной секции (SPL) 600x00 [мм]6001,06,561Скачать 3D модель
