Лотки (SPL.L.YV) и Крышки (SPL.K.YV) секции угловой внутренней 45°

Лоток секции угловой внутренней 45° (SPL.L.YV.)
Применение
Организация вертикального поворота кабельной трассы вверх на угол 45°.
Код оборудования, изделия, материала | Наименование | Ширина B [мм] | Высота H [мм] | Толщина металла [мм] | Масса [кг] | 3D Модель [.stp] | ||
---|---|---|---|---|---|---|---|---|
Высота лотка 50 мм | ||||||||
SPL.L.YV.050.050.10 | Лоток секции угловой внутренней 45° | 50 | 50 | 1,0 | 0,374 | Скачать 3D модель | ||
SPL.L.YV.100.050.10 | Лоток секции угловой внутренней 45° | 100 | 50 | 1,0 | 0,479 | Скачать 3D модель | ||
SPL.L.YV.200.050.10 | Лоток секции угловой внутренней 45° | 200 | 50 | 1,0 | 0,689 | Скачать 3D модель | ||
SPL.L.YV.300.050.10 | Лоток секции угловой внутренней 45° | 300 | 50 | 1,0 | 0,899 | Скачать 3D модель | ||
SPL.L.YV.400.050.10 | Лоток секции угловой внутренней 45° | 400 | 50 | 1,0 | 1,108 | Скачать 3D модель | ||
SPL.L.YV.500.050.10 | Лоток секции угловой внутренней 45° | 500 | 50 | 1,0 | 1,318 | Скачать 3D модель | ||
SPL.L.YV.600.050.10 | Лоток секции угловой внутренней 45° | 600 | 50 | 1,0 | 1,529 | Скачать 3D модель | ||
Высота лотка 65 мм | ||||||||
SPL.L.YV.100.065.10 | Лоток секции угловой внутренней 45° | 100 | 65 | 1,0 | 0,535 | Скачать 3D модель | ||
SPL.L.YV.200.065.10 | Лоток секции угловой внутренней 45° | 200 | 65 | 1,0 | 0,745 | Скачать 3D модель | ||
SPL.L.YV.300.065.10 | Лоток секции угловой наружной 45° | 300 | 65 | 1,0 | 0,955 | Скачать 3D модель | ||
SPL.L.YV.400.065.10 | Лоток секции угловой внутренней 45° | 400 | 65 | 1,0 | 1,164 | Скачать 3D модель | ||
SPL.L.YV.500.065.10 | Лоток секции угловой внутренней 45° | 500 | 65 | 1,0 | 1,374 | Скачать 3D модель | ||
SPL.L.YV.600.065.10 | Лоток секции угловой внутренней 45° | 600 | 65 | 1,0 | 1,584 | Скачать 3D модель | ||
Высота лотка 80 мм | ||||||||
SPL.L.YV.100.080.10 | Лоток секции угловой внутренней 45° | 100 | 80 | 1,0 | 0,580 | Скачать 3D модель | ||
SPL.L.YV.200.080.10 | Лоток секции угловой внутренней 45° | 200 | 80 | 1,0 | 0,790 | Скачать 3D модель | ||
SPL.L.YV.300.080.10 | Лоток секции угловой внутренней 45° | 300 | 80 | 1,0 | 1,000 | Скачать 3D модель | ||
SPL.L.YV.400.080.10 | Лоток секции угловой внутренней 45° | 400 | 80 | 1,0 | 1,209 | Скачать 3D модель | ||
SPL.L.YV.500.080.10 | Лоток секции угловой внутренней 45° | 500 | 80 | 1,0 | 1,419 | Скачать 3D модель | ||
SPL.L.YV.600.080.10 | Лоток секции угловой внутренней 45° | 600 | 80 | 1,0 | 1,629 | Скачать 3D модель | ||
Высота лотка 100 мм | ||||||||
SPL.L.YV.100.100.10 | Лоток секции угловой внутренней 45° | 100 | 100 | 1,0 | 0,632 | Скачать 3D модель | ||
SPL.L.YV.200.100.10 | Лоток секции угловой внутренней 45° | 200 | 100 | 1,0 | 0,842 | Скачать 3D модель | ||
SPL.L.YV.300.100.10 | Лоток секции угловой внутренней 45° | 300 | 100 | 1,0 | 1,053 | Скачать 3D модель | ||
SPL.L.YV.400.100.10 | Лоток секции угловой внутренней 45° | 400 | 100 | 1,0 | 1,261 | Скачать 3D модель | ||
SPL.L.YV.500.100.10 | Лоток секции угловой внутренней 45° | 500 | 100 | 1,0 | 1,472 | Скачать 3D модель | ||
SPL.L.YV.600.100.10 | Лоток секции угловой внутренней 45° | 600 | 100 | 1,0 | 1,682 | Скачать 3D модель |

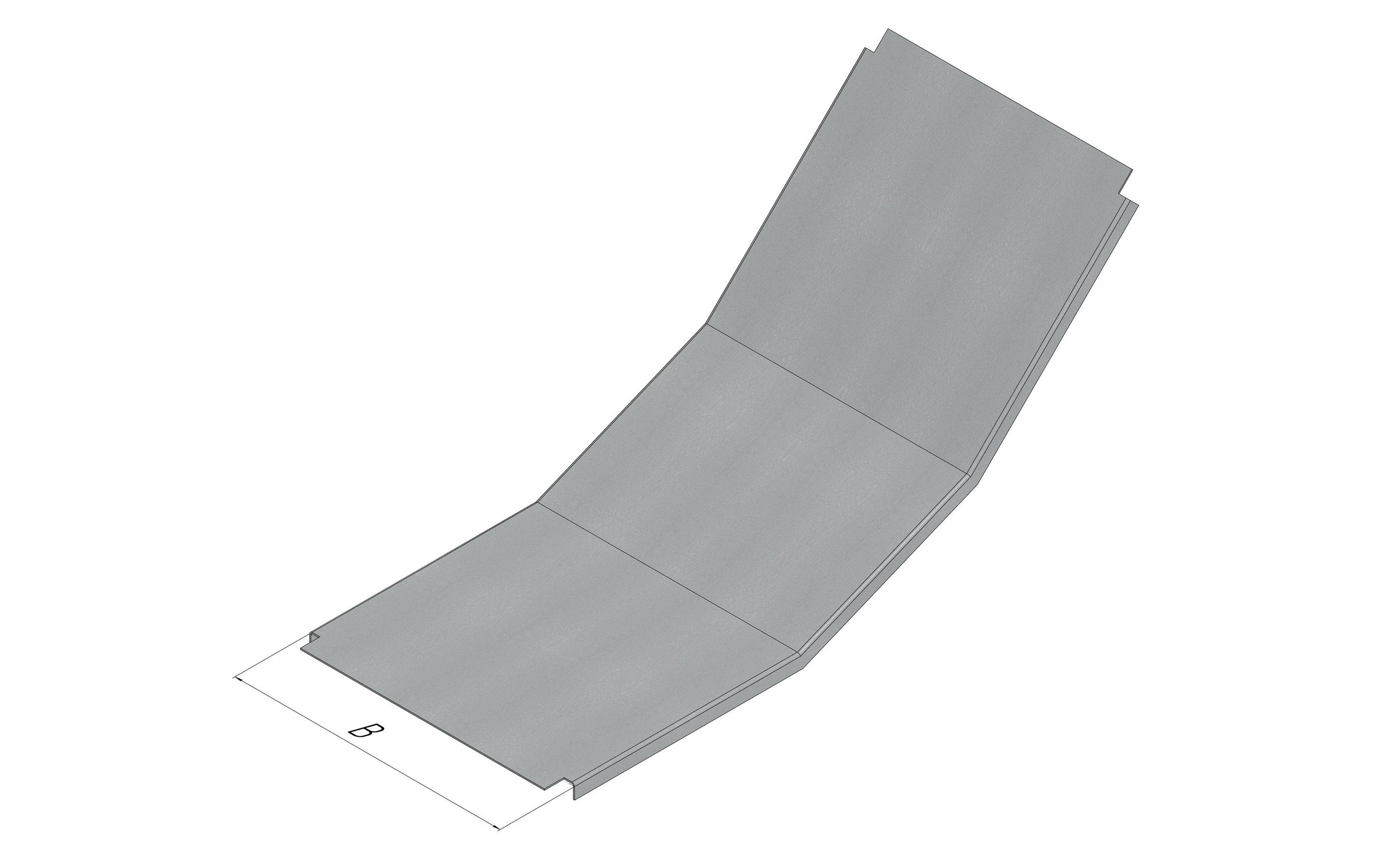

Крышка секции угловой внутренней 45° (SPL.K.YV.)
Применение
Обеспечение степени защиты IP20 по ГОСТ 14254-96.
Код оборудования, изделия, материала | Наименование | Ширина B [мм] | Толщина металла [мм] | Масса [кг] | 3D Модель [.stp] |
---|---|---|---|---|---|
SPL.K.YV.050.000.10 | Крышка секции угловой внутренней 45° (SPL) 50x00 [мм] | 50 | 1,0 | 0,154 | Скачать 3D модель |
SPL.К.YV.100.000.10 | Крышка секции угловой внутренней 45° (SPL) 100x00 [мм] | 100 | 1,0 | 0,250 | Скачать 3D модель |
SPL.К.YV.200.000.10 | Крышка секции угловой внутренней 45° (SPL) 200x00 [мм] | 200 | 1,0 | 0,540 | Скачать 3D модель |
SPL.К.YV.300.000.10 | Крышка секции угловой внутренней 45° (SPL) 300x00 [мм] | 300 | 1,0 | 0,82 | Скачать 3D модель |
SPL.К.YV.400.000.10 | Крышка секции угловой внутренней 45° (SPL) 400x00 [мм] | 400 | 1,0 | 1,1 | Скачать 3D модель |
SPL.K.YV.500.000.10 | Крышка секции угловой внутренней 45° (SPL) 400x00 [мм] | 500 | 1,0 | 1,3 | Скачать 3D модель |
SPL.K.YV.600.000.10 | Крышка секции угловой внутренней 45° (SPL) 400x00 [мм] | 600 | 1,0 | 1,54 | Скачать 3D модель |
