Лотки (SPL.L.WP) и Крышки (SPL.K.WP) секции угловой плоской 135°

Лоток секции угловой плоской 135° (SPL.L.WP.)
Применение
Организация горизонтального поворота кабельной трассы влево или вправо на угол 135°.
Код оборудования, изделия, материала | Наименование | Ширина B [мм] | Высота H [мм] | Толщина металла [мм] | Масса [кг] | 3D Модель [.stp] | ||
---|---|---|---|---|---|---|---|---|
Высота лотка 50 мм | ||||||||
SPL.L.WP.050.050.10 | Лоток секции угловой плоской 135° | 50 | 50 | 1,0 | 0,660 | Скачать 3D модель | ||
SPL.L.WP.100.050.10 | Лоток секции угловой плоской 135° | 100 | 50 | 1,0 | 0,945 | Скачать 3D модель | ||
SPL.L.WP.200.050.10 | Лоток секции угловой плоской 135° | 200 | 50 | 1,0 | 1,655 | Скачать 3D модель | ||
SPL.L.WP.300.050.10 | Лоток секции угловой плоской 135° | 300 | 50 | 1,0 | 2,550 | Скачать 3D модель | ||
SPL.L.WP.400.050.10 | Лоток секции угловой плоской 135° | 400 | 50 | 1,0 | 3,627 | Скачать 3D модель | ||
SPL.L.WP.500.050.10 | Лоток секции угловой плоской 135° | 500 | 50 | 1,0 | 4,892 | Скачать 3D модель | ||
SPL.L.WP.600.050.10 | Лоток секции угловой плоской 135° | 600 | 50 | 1,0 | 6,341 | Скачать 3D модель | ||
Высота лотка 65 мм | ||||||||
SPL.L.WP.100.065.10 | Лоток секции угловой плоской 135° | 100 | 65 | 1,0 | 1,064 | Скачать 3D модель | ||
SPL.L.WP.200.065.10 | Лоток секции угловой плоской 135° | 200 | 65 | 1,0 | 1,801 | Скачать 3D модель | ||
SPL.L.WP.300.065.10 | Лоток секции угловой плоской 135° | 300 | 65 | 1,0 | 2,724 | Скачать 3D модель | ||
SPL.L.WP.400.065.10 | Лоток секции угловой плоской 135° | 400 | 65 | 1,0 | 3,829 | Скачать 3D модель | ||
SPL.L.WP.500.065.10 | Лоток секции угловой плоской 135° | 500 | 65 | 1,0 | 5,122 | Скачать 3D модель | ||
SPL.L.WP.600.065.10 | Лоток секции угловой плоской 135° | 600 | 65 | 1,0 | 6,599 | Скачать 3D модель | ||
Высота лотка 80 мм | ||||||||
SPL.L.WP.100.080.10 | Лоток секции угловой плоской 135° | 100 | 80 | 1,0 | 1,181 | Скачать 3D модель | ||
SPL.L.WP.200.080.10 | Лоток секции угловой плоской 135° | 200 | 80 | 1,0 | 1,946 | Скачать 3D модель | ||
SPL.L.WP.300.080.10 | Лоток секции угловой плоской 135° | 300 | 80 | 1,0 | 2,896 | Скачать 3D модель | ||
SPL.L.WP.400.080.10 | Лоток секции угловой плоской 135° | 400 | 80 | 1,0 | 4,029 | Скачать 3D модель | ||
SPL.L.WP.500.080.10 | Лоток секции угловой плоской 135° | 500 | 80 | 1,0 | 5,349 | Скачать 3D модель | ||
SPL.L.WP.600.080.10 | Лоток секции угловой плоской 135° | 600 | 80 | 1,0 | 6,854 | Скачать 3D модель | ||
Высота лотка 100 мм | ||||||||
SPL.L.WP.100.100.10 | Лоток секции угловой плоской 135° | 100 | 100 | 1,0 | 1,339 | Скачать 3D модель | ||
SPL.L.WP.200.100.10 | Лоток секции угловой плоской 135° | 200 | 100 | 1,0 | 2,141 | Скачать 3D модель | ||
SPL.L.WP.300.100.10 | Лоток секции угловой плоской 135° | 300 | 100 | 1,0 | 3,128 | Скачать 3D модель | ||
SPL.L.WP.400.100.10 | Лоток секции угловой плоской 135° | 400 | 100 | 1,0 | 4,299 | Скачать 3D модель | ||
SPL.L.WP.500.100.10 | Лоток секции угловой плоской 135° | 500 | 100 | 1,0 | 5,656 | Скачать 3D модель | ||
SPL.L.WP.600.100.10 | Лоток секции угловой плоской 135° | 600 | 100 | 1,0 | 7,197 | Скачать 3D модель |

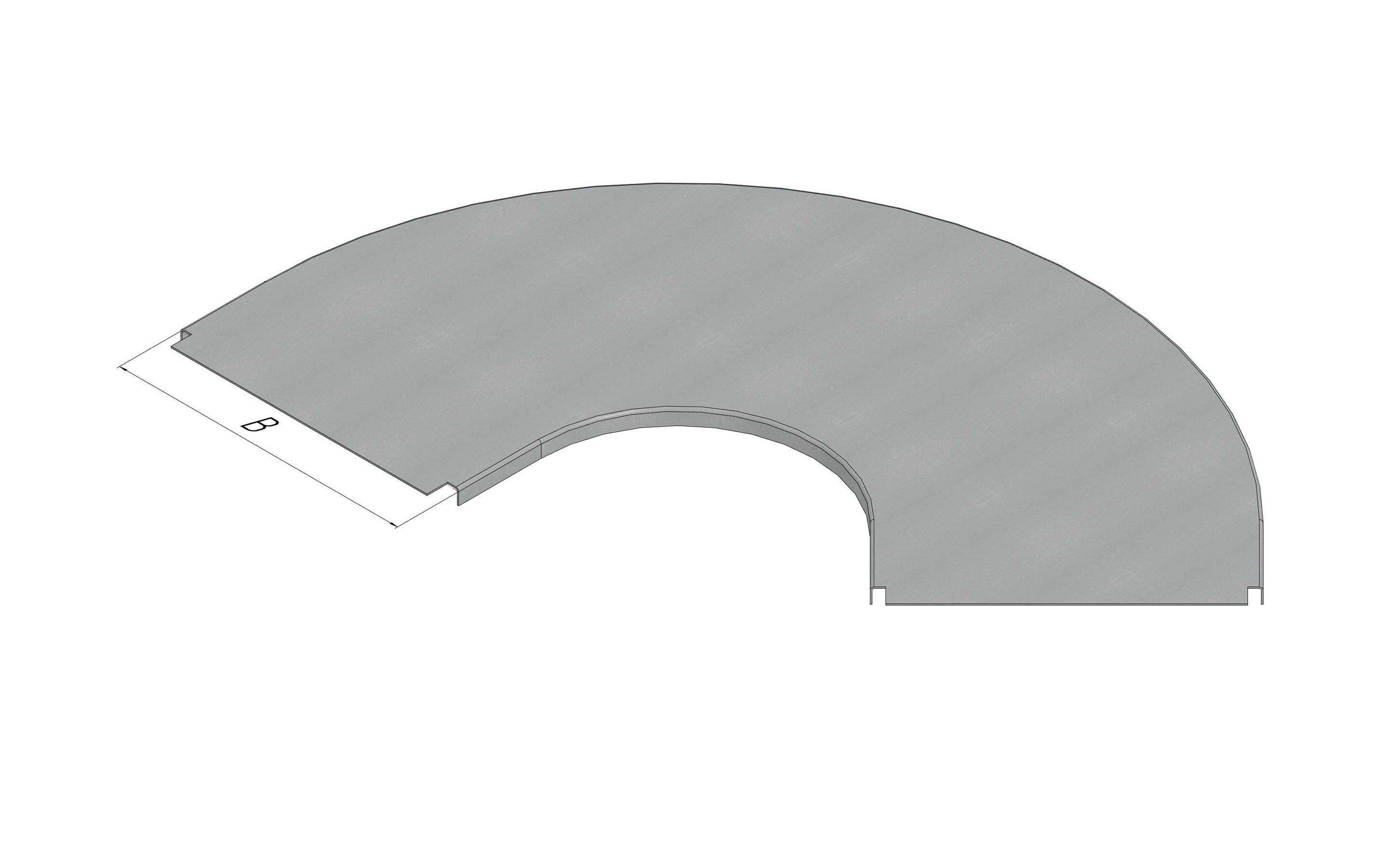

Крышка секции угловой плоской 135° (SPL.K.WP.)
Применение
Обеспечение степени защиты IP20 по ГОСТ 14254-96.
Код оборудования, изделия, материала | Наименование | Ширина B [мм] | Толщина металла [мм] | Масса [кг] | 3D Модель [.stp] |
---|---|---|---|---|---|
SPL.K.WP.050.000.10 | Крышка секции угловой плоской 135° (SPL) 50x00 [мм] | 50 | 1,0 | 0,235 | Скачать 3D модель |
SPL.К.WP.100.000.10 | Крышка секции угловой плоской 135° (SPL) 100x00 [мм] | 100 | 1,0 | 0,484 | Скачать 3D модель |
SPL.К.WP.200.000.10 | Крышка секции угловой плоской 135° (SPL) 200x00 [мм] | 200 | 1,0 | 1,121 | Скачать 3D модель |
SPL.К.WP.300.000.10 | Крышка секции угловой плоской 135° (SPL) 300x00 [мм] | 300 | 1,0 | 1,942 | Скачать 3D модель |
SPL.К.WP.400.000.10 | Крышка секции угловой плоской 135° (SPL) 400x00 [мм] | 400 | 1,0 | 2,949 | Скачать 3D модель |
SPL.K.WP.500.000.10 | Крышка секции угловой плоской 135° (SPL) 500x00 [мм] | 500 | 1,0 | 4,140 | Скачать 3D модель |
SPL.K.WP.600.000.10 | Крышка секции угловой плоской 135° (SPL) 600x00 [мм] | 600 | 1,0 | 5,516 | Скачать 3D модель |
