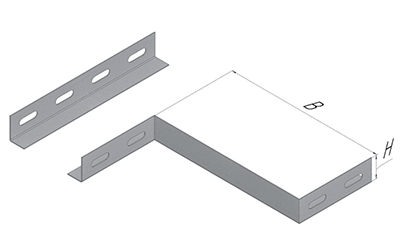

Сужение простое правое (SPL.CPR.)

Применение
Организация правостороннего перехода на лоток другой ширины.
Монтаж
Для соединения двух лотков различных по ширине потребуется одно сужение и комплект метизов.
Код оборудования, изделия, материала | Наименование | Ширина B [мм] | Высота H [мм] | Толщина металла [мм] | Масса [кг] | 3D Модель [.stp] | ||
---|---|---|---|---|---|---|---|---|
Высота лотка 50 мм | ||||||||
SPL.CPR.050.050.1.10 | Сужение | 50 | 50 | 1,0 | 0,044 | Скачать 3D модель | ||
SPL.CPR.100.050.1.10 | Сужение | 100 | 50 | 1,0 | 0,67 | Скачать 3D модель | ||
SPL.CPR.200.050.1.10 | Сужение | 200 | 50 | 1,0 | 0,113 | Скачать 3D модель | ||
SPL.CPR.300.050.1.10 | Сужение | 300 | 50 | 1,0 | 0,159 | Скачать 3D модель | ||
SPL.CPR.400.050.1.10 | Сужение | 400 | 50 | 1,0 | 0,206 | Скачать 3D модель | ||
Высота лотка 65 мм | ||||||||
SPL.CPR.100.065.1.10 | Сужение | 100 | 65 | 1,0 | 0,78 | Скачать 3D модель | ||
SPL.CPR.200.065.1.10 | Сужение | 200 | 65 | 1,0 | 0,137 | Скачать 3D модель | ||
SPL.CPR.300.065.1.10 | Сужение | 300 | 65 | 1,0 | 0,159 | Скачать 3D модель | ||
SPL.CPR.400.065.1.10 | Сужение | 400 | 65 | 1,0 | 0,253 | Скачать 3D модель | ||
Высота лотка 80 мм | ||||||||
SPL.CPR.100.075.1.10 | Сужение | 100 | 75 | 1,0 | 0,086 | |||
SPL.CPR.200.075.1.10 | Сужение | 200 | 75 | 1,0 | 0,152 | |||
SPL.CPR.300.075.1.10 | Сужение | 300 | 75 | 1,0 | 0,218 | |||
SPL.CPR.400.075.1.10 | Сужение | 400 | 75 | 1,0 | 0,284 | |||
Высота лотка 100 мм | ||||||||
SPL.CPR.100.080.1.10 | Сужение | 100 | 80 | 1,0 | 0,94 | Скачать 3D модель | ||
SPL.CPR.200.080.1.10 | Сужение | 200 | 80 | 1,0 | 0,168 | Скачать 3D модель | ||
SPL.CPR.300.080.1.10 | Сужение | 300 | 80 | 1,0 | 0,242 | Скачать 3D модель | ||
SPL.CPR.400.080.1.10 | Сужение | 400 | 80 | 1,0 | 0,316 | Скачать 3D модель | ||
SPL.CPR.100.100.1.10 | Сужение | 100 | 100 | 1,0 | 0,106 | Скачать 3D модель | ||
SPL.CPR.200.100.1.10 | Сужение | 200 | 100 | 1,0 | 0,192 | Скачать 3D модель | ||
SPL.CPR.300.100.1.10 | Сужение | 300 | 100 | 1,0 | 0,277 | Скачать 3D модель | ||
SPL.CPR.400.100.1.10 | Сужение | 400 | 100 | 1,0 | 0,363 | Скачать 3D модель |
