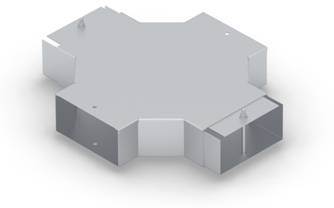

X-образная секция
Назначение: организация X-образных ответвлений кабельных трасс под углом 90°.
Материал: сталь 08пс оцинкованная по методу Сендзимира, грунтованная или с нанесенным цветным полимерным покрытием по каталогу RAL.
Способ монтажа: присоединяется к несущим конструкциям при помощи метизов.
Скачать каталог| Код оборудования, изделия, материала | Наименование | Высота H [мм] | Ширина B [мм] | Длина L [мм] | Толщина металла [мм] | 3D Модель [.stp] |
|---|---|---|---|---|---|---|
| СХ 100х50 | Короб X-образный | 50 | 100 | 2000 | 1,0 | Скачать 3D модель |
| СХ 100х100 | Короб X-образный | 100 | 100 | 2000 | 1,0 | Скачать 3D модель |
| СХ 150х100 | Короб X-образный | 100 | 150 | 2000 | 1,2 | Скачать 3D модель |
| СХ 150х150 | Короб X-образный | 150 | 150 | 2000 | 1,2 | Скачать 3D модель |
| СХ 200х100 | Короб X-образный | 100 | 200 | 2000 | 1,2 | Скачать 3D модель |
| СХ 200х150 | Короб X-образный | 150 | 200 | 2000 | 1,2 | Скачать 3D модель |
| СХ 200х200 | Короб X-образный | 200 | 200 | 2000 | 1,2 | Скачать 3D модель |
| СX-0,05/0,05-2 | Короб X-образный | 50 | 50 | 2000 | 1,0 | |
| СX-0,1/0,3-2 | Короб X-образный | 100 | 300 | 2000 | 1,2 | |
| СX-0,1/0,4-2 | Короб X-образный | 100 | 400 | 2000 | 1,2 | |
| СX-0,15/0,3-2 | Короб X-образный | 150 | 300 | 2000 | 1,2 |
