Лоток секции угловой наружной 45° (SPLT.L.YN.)

Применение
Организация вертикального поворота кабельной трассы вниз на угол 45°.

Материал
Листовая холоднокатаная сталь марки 08 ПС оцинкованная методом Сендзимира в агрегатах непрерывного цинкования

Под заказ
Полимерно-порошковая окраска изделий любым цветом.
Каталог RAL - для подбора цвета
Изготовление изделий из черной стали марки 08 ПС с последующим горячим цинкованием
Специальный тип упаковки

Монтаж
Соединяемые лотки стыкуются вплотную. Две соединительные пластины накладываются на стык с наружных сторон лотков и скрепляют их при помощи стандартных болтовых креплений М6.
Система требует дополнительных несущих конструкций

Внимание
В стоимость данного товара крепеж не входит.

Код оборудования,
изделия, материала
НаименованиеШирина
B [мм]
Высота
H [мм]
Толщина
металла [мм]
Масса
[кг]
3D Модель [.stp]
Высота лотка 50 мм
SPLT.L.YN.100.050.10Лоток секции угловой наружной 45° (SPLT)100501,00,375Скачать 3D модель
SPLT.L.YN.200.050.10Лоток секции угловой наружной 45° (SPLT)200501,00,491Скачать 3D модель
SPLT.L.YN.300.050.10Лоток секции угловой наружной 45° (SPLT)300501,00,608Скачать 3D модель
SPLT.L.YN.400.050.10Лоток секции угловой наружной 45° (SPLT)400501,00,725Скачать 3D модель
SPLT.L.YN.500.050.10Лоток секции угловой наружной 45° (SPLT)500501,00,841Скачать 3D модель
SPLT.L.YN.600.050.10Лоток секции угловой наружной 45° (SPLT)600501,00,958Скачать 3D модель
Высота лотка 80 мм
SPLT.L.YN.200.080.10Лоток секции угловой наружной 45° (SPLT)200801,0-Скачать 3D модель
SPLT.L.YN.300.080.10Лоток секции угловой наружной 45° (SPLT)300801,0-Скачать 3D модель
SPLT.L.YN.400.080.10Лоток секции угловой наружной 45° (SPLT)400801,0-Скачать 3D модель
SPLT.L.YN.500.080.10Лоток секции угловой наружной 45° (SPLT)500801,0-Скачать 3D модель
SPLT.L.YN.600.080.10Лоток секции угловой наружной 45° (SPLT)600801,0-Скачать 3D модель
Высота лотка 100 мм
SPLT.L.YN.200.100.10Лоток секции угловой наружной 45° (SPLT)2001001,00,725Скачать 3D модель
SPLT.L.YN.300.100.10Лоток секции угловой наружной 45° (SPLT)3001001,00,842Скачать 3D модель
SPLT.L.YN.400.100.10Лоток секции угловой наружной 45° (SPLT)4001001,00,958Скачать 3D модель
SPLT.L.YN.500.100.10Лоток секции угловой наружной 45° (SPLT)5001001,01,075Скачать 3D модель
SPLT.L.YN.600.100.10Лоток секции угловой наружной 45° (SPLT)6001001,01,191Скачать 3D модель

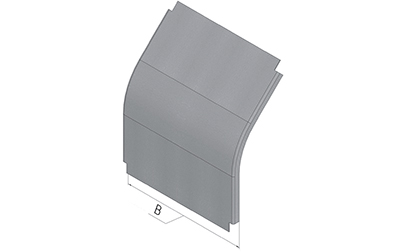

Крышка секции угловой наружной 45° (SPLT.K.YN.)

Применение
Обеспечивает степень защиты IP20 для лотков лестничного типа со стороны крышки по ГОСТ 14254-96

Материал
Листовая холоднокатаная сталь марки 08 ПС оцинкованная методом Сендзимира в агрегатах непрерывного цинкования

Под заказ
Полимерно-порошковая окраска изделий любым цветом.
Каталог RAL - для подбора цвета
Изготовление изделий из черной стали марки 08 ПС с последующим горячим цинкованием
Специальный тип упаковки

Монтаж
Крышка крепится на лотке за счет небольших «язычков», которые прижимаются крышками прямых элементов

Код оборудования,
изделия, материала
НаименованиеШирина
B [мм]
Длина
L [мм]
Толщина
металла [мм]
Масса
[кг]

SPLT.K.YN.100.000.10Крышка секции угловой наружной 45° (SPLT) 100x000 [мм]1001,00,73
SPLT.K.YN.200.000.10Крышка секции угловой наружной 45° (SPLT) 200x000 [мм]2001,00,73
SPLT.K.YN.300.000.10Крышка секции угловой наружной 45° (SPLT) 300x000 [мм]3001,01,16
SPLT.K.YN.400.000.10Крышка секции угловой наружной 45° (SPLT) 400x000 [мм]4001,01,547
SPLT.K.YN.500.000.10Крышка секции угловой наружной 45° (SPLT) 500x000 [мм]5001,01,934
SPLT.K.YN.600.000.10Крышка секции угловой наружной 45° (SPLT) 600x000 [мм]6001,02,32
